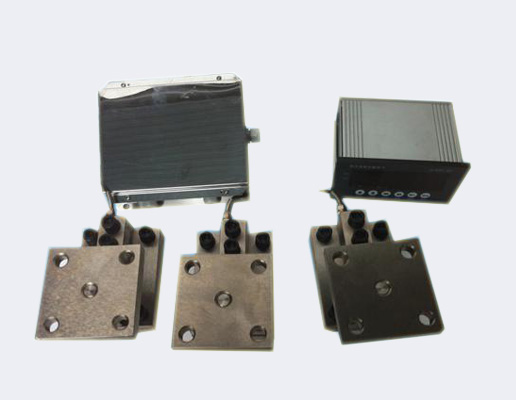

配套称重组件/配套称重仪表
■主要技术性能指标
1、精度等级(t)：0.05～0.1%FS
2、称重量程：1，2，3，5，10
3、传感器数量：3～4只
4、显示分度数：1000～2000d
5、安全过载：150%
主要特点：
※精度较高
※罐体热胀冷缩影响小
※如果不需要显示，且由计算机控制，可选择CS-80或CS-81变送器，省略仪表

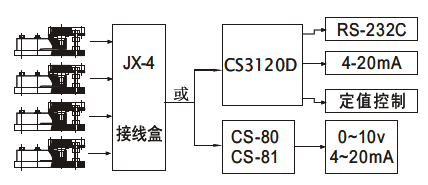

■系统组成

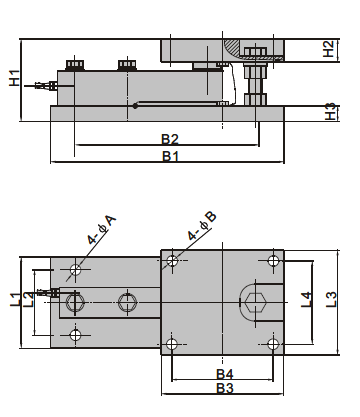

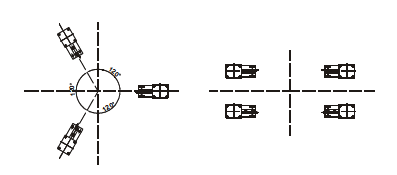

■安装示意图
量程/尺寸 | L1 | L2 | L3 | L4 | B1 | B2 | B3 | B4 | H1 | H2 | H3 | A | B |
0.5，1，2，3T | 112 | 80 | 128 | 102 | 286 | 225 | 150 | 124 | 101 | 28 | 19 | 13 | 13 |
5，8T | 152 | 100 | 152 | 120 | 317 | 225 | 178 | 146 | 128 | 29 | 28 | 18 | 18 |
10T | 154 | 105 | 154 | 120 | 360 | 225 | 178 | 146 | 198 | 38 | 38 | 22 | 18 |
