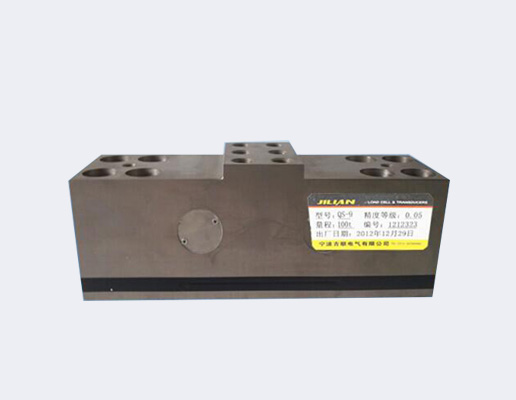

型号：JL-QS-9

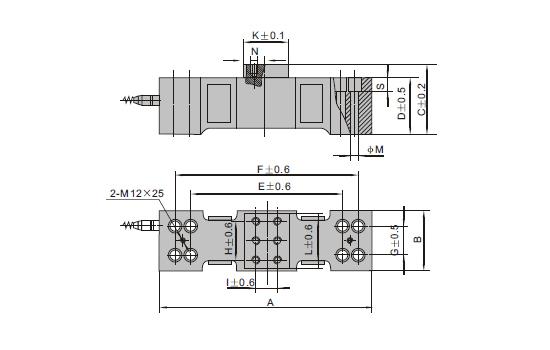

量程 | |||||||
A | B | C | D | E | F | G | |
20t | 365 | 100 | 120 | 95 | 260 | 312 | 48 |
50t | 450 | 120 | 130 | 105 | 298 | 398 | 68 |
100t | 500 | 140 | 143 | 118 | 336 | 444 | 80 |
150t | 560 | 160 | 158 | 133 | 372 | 500 | 94 |
200t | 620 | 180 | 175 | 150 | 400 | 560 | 114 |
量程 |
|
|
|
|
|
|
|
H | I | K | L | M | S | N | |
20t | 64 | 38 | 76 | 90 | Ф18 | 20 | M16×20 |
50t | 75 | 40 | 80 | 110 | Ф26 | 25.5 | M20×30 |
100t | 90 | 44 | 90 | 130 | Ф32 | 32 | M24×36 |
150t | 102 | 44 | 90 | 150 | Ф32 | 32 | M24×36 |
200t | 110 | 44 | 90 | 160 | Ф32 | 32 | M24×36 |
技术参数：
灵敏度 | 1.5±0.1mv/v |
非线性 | ±0.05～±0.1%F．S |
滞 后 | ±0.05～±0.1%F．S |
重复性 | 0.03～0.05%F．S |
蠕 变 | ±0.05～±0.1%F．S/30min |
零点输出 | 2%F．S |
零点温度影响 | ±0.05～±0.1%F．S/10℃ |
允许温度范围 | -30～+60℃ |
输出阻抗 | 700Ω |
绝缘电阻 | ≥2000MΩ(50VDC) |
安全过载 | 130%F．S |
供桥电压 | 5-15V |
连接方式 | 输入input：红Red(+)黄Yellow(-) |
防护等级：IP67 | |
