一、产品简介：

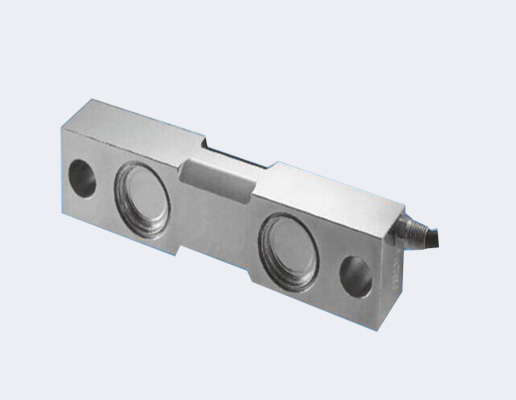

GF－2型桥式称重传感器采用双剪切梁结构，配以独特的浮动承力机构，可自动复位，传感器抗侧向力和抗衡 性能好。经过良好的防潮密封，适应恶劣的工作环境。安装方便、互换性好、可用于制造各种电子汽车衡、轨道衡、料斗秤及各种专用衡器。
二、技术指标：
量程 | 1~75Klb | 输入电阻 | 700±10Ω |
灵敏度 | 3.00±0.01 mV/V | 输出电阻 | 700±3Ω |
非线性 /滞后/重复性 | ± 0.02 %FS | 绝缘电阻 | ≥ 5000 MΩ |
蠕 变 | ± 0.02%FS | 供桥电压 | 10(DC/AC) V |
零点输出 | ± 1.00%FS | 工作温度 | － 20～＋60℃ |
零点温度影响 | ± 0.02%FS/10℃ | 安全过载 | 120%FS |
输出温度影响 | ± 0.02%FS/10℃ | 材质 | 合金钢或不锈钢 |
接线方式 | 输入：红（＋）黑（－） 输出：绿（＋） 白（－） | ||
三、外形尺寸：
量程 Klb | 尺寸： mm | ||||||
A | B | C | D | E | F | l | |
1－5 | 190.5 | 31.0 | 31.0 | 158.8 | 13.0 | 31.5 | 29.0 |
10－25 | 222.3 | 36.5 | 49.3 | 190.5 | 20.6 | 50.5 | 42.0 |
35 | 222.3 | 38.0 | 63.5 | 190.5 | 20.6 | 63.0 | 50.0 |
50 | 343.0 | 62.0 | 75.0 | 292.0 | 33.3 | 76.2 | 83.0 |
